Heizen und Kühlen mit 1 Wärmepumpe
- Heisses Duschwasser und gleichzeitiges Kühlen geht mit 1 Gerät !
- Dabei ist besonderes Augenmerk auf den Pufferspeicher zu legen
- Kühlung NUR mit Fancoils. Kühlung mit Heizkörpern oder Fussbodenheizung geht nicht !

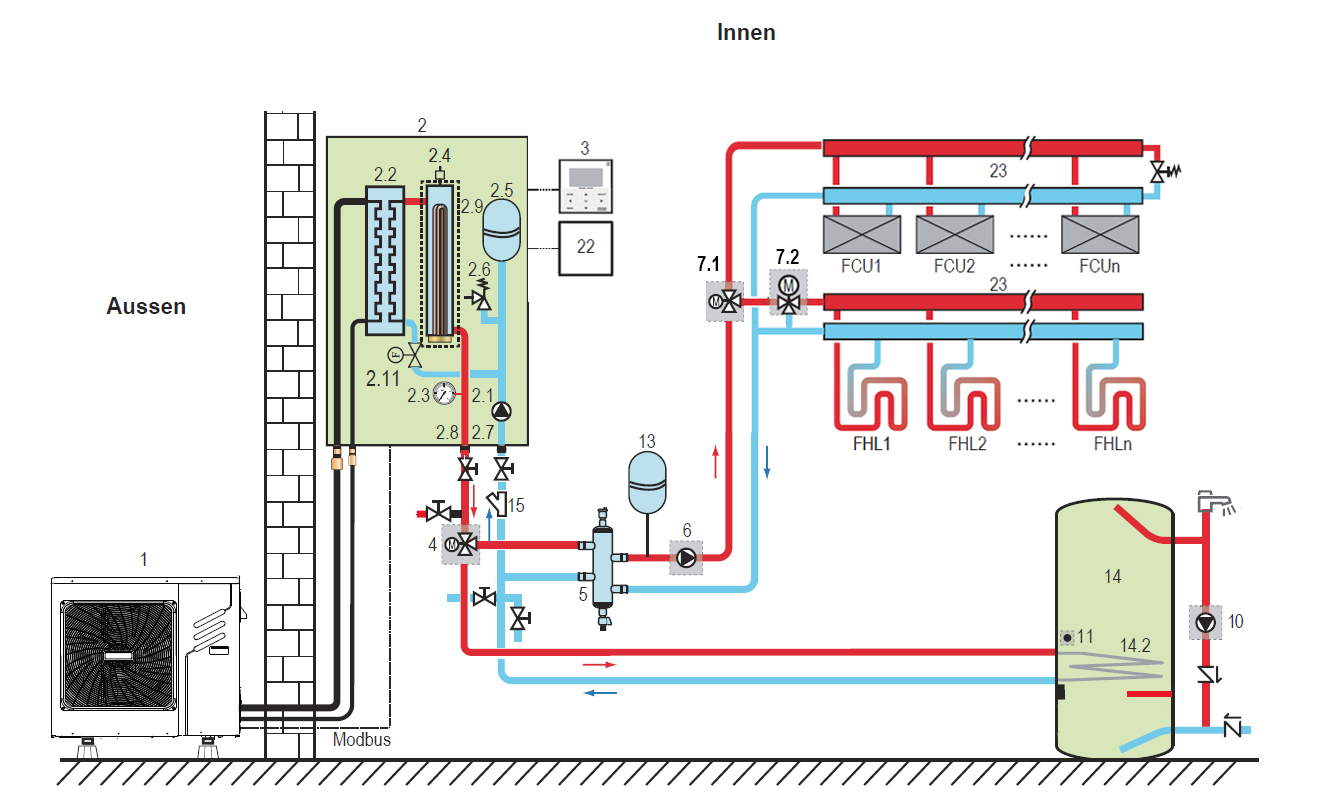

Legende
1 Außengerät
2 Innengerät
2.1 Innenpumpe (im Innengerät)
2.2 Plattenwärmetauscher
2.3 Manometer
2.4 Entlüftungsventil
2.5 Ausdehnungsgefäß
2.6 Sicherheitsventil
2.7 Rücklauf
2.8 Vorlauf
2.9 Interner Zusatzheizer
2.11 Durchflusswächter Wasser
3 Bedieneinheit
2 Innengerät
2.1 Innenpumpe (im Innengerät)
2.2 Plattenwärmetauscher
2.3 Manometer
2.4 Entlüftungsventil
2.5 Ausdehnungsgefäß
2.6 Sicherheitsventil
2.7 Rücklauf
2.8 Vorlauf
2.9 Interner Zusatzheizer
2.11 Durchflusswächter Wasser
3 Bedieneinheit
4 3-Wege Ventil Heizkreis/ Brauchwasser
5 Pufferspeicher/ Hydraulische Weiche
6 Heizkreispumpe
10 Zirkulationspumpe
11 Temperatursensor Brauchwasserspeicher
13 Ausdehnungsgefäß Heizkreis
14 Brauchwasserspeicher
14.2 Wärmetauscher Wärmepumpe
15 Schlammfilter
23 Heizkreisverteiler FHL Fußbodenheizkreise
24 Bypass Ventil
5 Pufferspeicher/ Hydraulische Weiche
6 Heizkreispumpe
10 Zirkulationspumpe
11 Temperatursensor Brauchwasserspeicher
13 Ausdehnungsgefäß Heizkreis
14 Brauchwasserspeicher
14.2 Wärmetauscher Wärmepumpe
15 Schlammfilter
23 Heizkreisverteiler FHL Fußbodenheizkreise
24 Bypass Ventil
