Beheizung von 2 Zonen - Fußbodenheizung und Radiatoren

• Unterschiedliche Vorlauftemperaturen für die beiden Heizkreise
• eigener Mischer und eigene Umwälzpumpe für den Fussbodenheizkreis
• Umschaltung über Dreiwege Ventil zwischen Heizung und Warmwasser Dusche

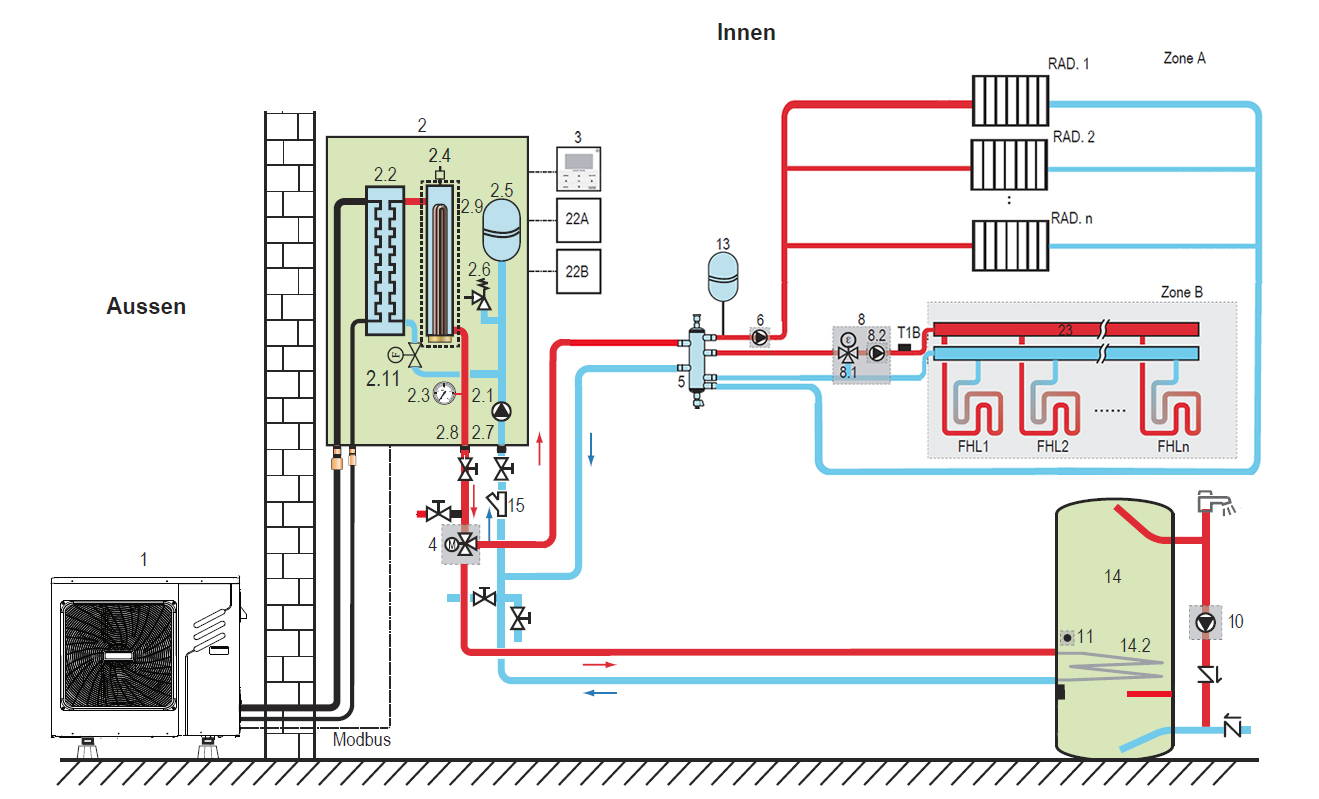

Legende

1 Außengerät
2 Innengerät
2.1 Innenpumpe (im Innengerät)
2.2 Plattenwärmetauscher
2.3 Manometer
2.4 Entlüftungsventil
2.5 Ausdehnungsgefäß
2.6 Sicherheitsventil
2.7 Rücklauf
2.8 Vorlauf
2.9 Interner Zusatzheizer
2.11 Durchflusswächter Wasser
3 Bedieneinheit
4 3-Wege Ventil Heizkreis/ Brauchwasser
5 Pufferspeicher/ Hydraulische Weiche

6 Heizkreispumpe
8 Mischergruppe Fußbodenheizung
8.1 3-Wege Mischer
8.2 Heizkreispumpe FBH Zone B
10 Zirkulationspumpe
11 Temperatursensor Brauchwasserspeicher
13 Ausdehnungsgefäß Heizkreis
14 Brauchwasserspeicher
14.2 Wärmetauscher Wärmepumpe
15 Schlammfilter
22A Thermostat Zone A
22B Thermostat Zone B
23 Heizkreisverteiler FHL Fußbodenheizkreise
FHL Fußbodenheizkreise
RAD Radiatoren
